产品简介

本质安全DCS隔离站，采用‘照相数据传送技术’对DCS与DCS之间，DCS与数据库之间的网络隔离，实现DCS向数据库之间的单向数据传送。 在工业生产中，需要依据实时数据对生产进行指挥、调度。因此对生产数据传送的可靠性有着很高的要求。 尽管本质安全DCS隔离站本身具备很高可靠性，但作为电子设备，并不能保证在整个运行周期中不出故障。而一旦故障，会造成数据传送的中断。 本质安全DCS 隔离站系统有一种冗余解决方案，就是在一个隔离点上安装两套DCS 隔离站，一主站在线，另一套备用。故障侦测系统发现主站故障后， 会发出指令切到备站，从而保证数据连续性。这种冗余方案称为一备一冗余系统。一备一冗余系统提高了隔离系统的可靠性，但实现冗余的投资至少是非冗余系统的一倍， 经济代价较大。为了解决一备一投资大的缺点，和客户需求，公司投入研发，设计出多备一方案，可用一台备站设备作为多个隔离站的在线冗余站。 当多个隔离站中有一个出现问题时，自动（或手动）切换到备站上，继续进行数据传输和DCS的安全隔离，此时有故障的主站可以下线进行检修。 多备一系统可以用较低的投入实现多站系统的冗余，从而提高整个隔离系统的可靠性。

产品构成

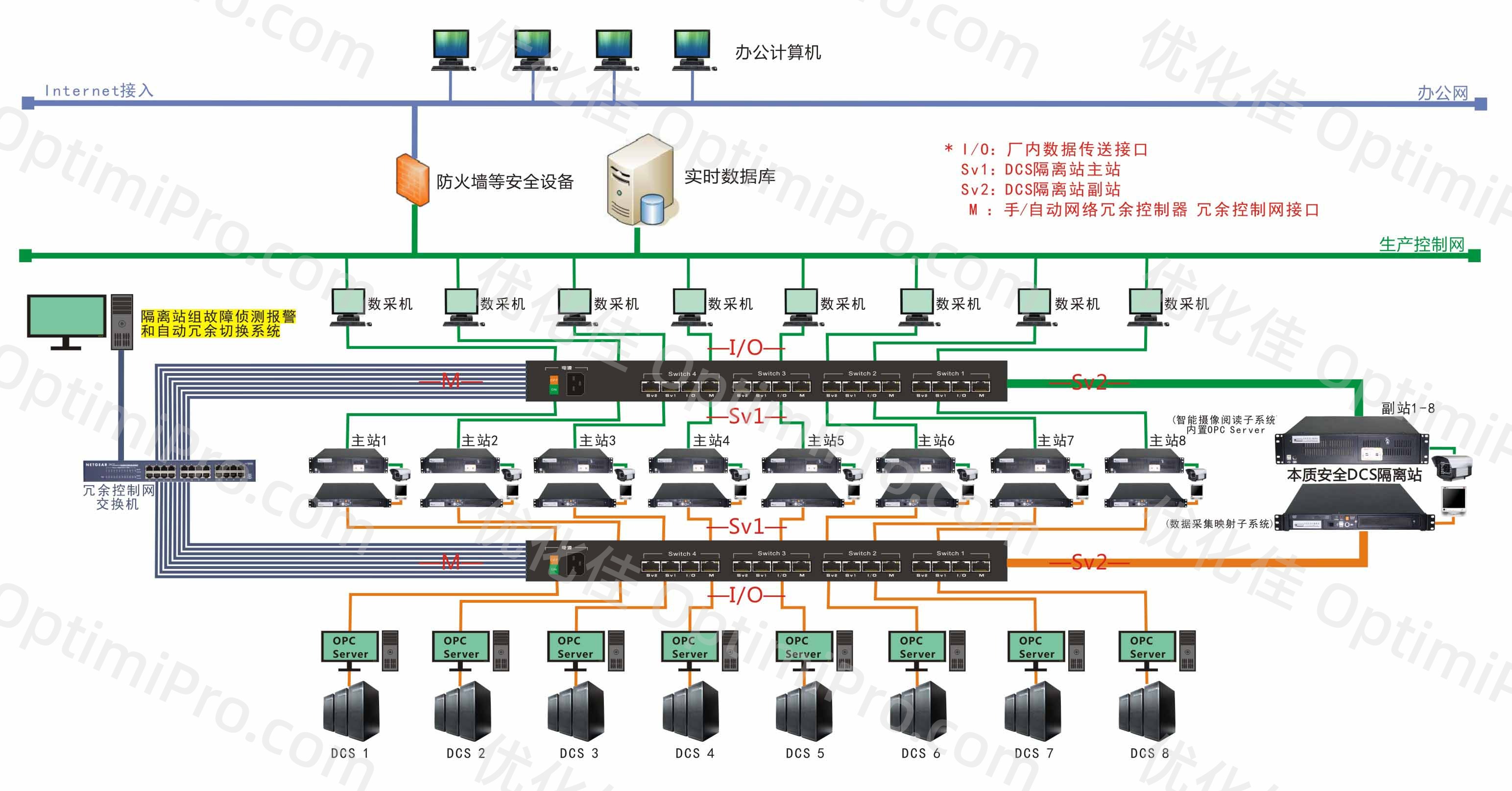

多备一冗余系统主要由多个隔离站主站，一个备用站（多备），TC100冗余控制器，以及"故障侦测与冗余控制系统"所构成。

1、隔离站主站：隔离站主站是标准的本质安全DCS隔离站，可以是单输入的，也可以是多输入的，采用OPC协议作为输入输出接口。

2、备用站（多备款）：是专门用于多备一系统的备用站。这个备用站具有多个输入与输出端口。备用站的每一对输入输出接口与一台隔离主 站对应。这样，如果主站出现问题，只要将故障主站的输入输出切换到备站对应的输入输出接口，原来故障站要传送的数据就可以通过备站进行传送。

3、冗余控制器：冗余控制器主要用于主站和备站之间的切换。冗余控制器有两种工作模式，一种是手动切换模式，可以人工强制进行主备站之间的切换， 另一种是自动模式，根据“故障侦测与冗余服务器”的指令自动切换。

4、故障侦测与冗余控制系统：实时监测已接入的每套隔离站的健康和工 作情况，数据传送给故障监测与冗余控制服务器，如果监测到隔离站报故障，服务器即发出指令给冗余控制器，让其执行主备站的切换。
